4-5-osiowa ze stołem obrotowo-przesuwnym

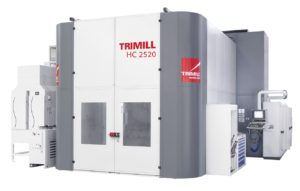

(Przykład oznaczenia: wielkość maszyny HC 2520 = oś X 2.500, oś Y 2.000)
- pozioma belka (gantry)
- duża zmienność, obróbka do pięciu oś
- maksymalna sztywność i dokladność
Standardowe parametry maszyny
| PARAMETRY | HC 1212 | HC 1612 | HC 2012 | HC 2520 |
|---|---|---|---|---|
| [t]Przestrzeń robocza/t] | ||||
| oś X [mm] | 1.200 | 1.600 | 2.000 | 2.500 |
| oś Y [mm] | 1.200 | 1.200 | 1.200 | 2.000 |
| oś Z [mm] | 800 | 800 | 800 | 1.000 |
| Otwarcie osi Z | ||||
| powierzchnia mocowania [mm] | 1.600 x 1.600 | 1.600 x 1.600 | 1.600 x 1.600 | 2.300 x 2.300 |
| obciążenie [kg/m2] | 25.000 | 25.000 | 25.000 | 40.000 |
| prędkość przesuwu oś [mm/min] | 30.000 | 30.000 | 30.000 | 30.000 |
| przyspieszenie oś [m/s2] | 2,5 | 2,5 | 2,5 | 2,5 |
| wymiary maszyny | ||||
| głębokość [mm] | 8.335 | 8.335 | 8.335 | 10.284 |
| szerokość [mm] | 6.670 | 7.070 | 7.470 | 10.520 |
| wysokość [mm] | 3.749 | 3.749 | 3.777 | 5.510 |
| masa maszyny [kg] | 38.000 | 38.800 | 39.600 | 114.000 |
