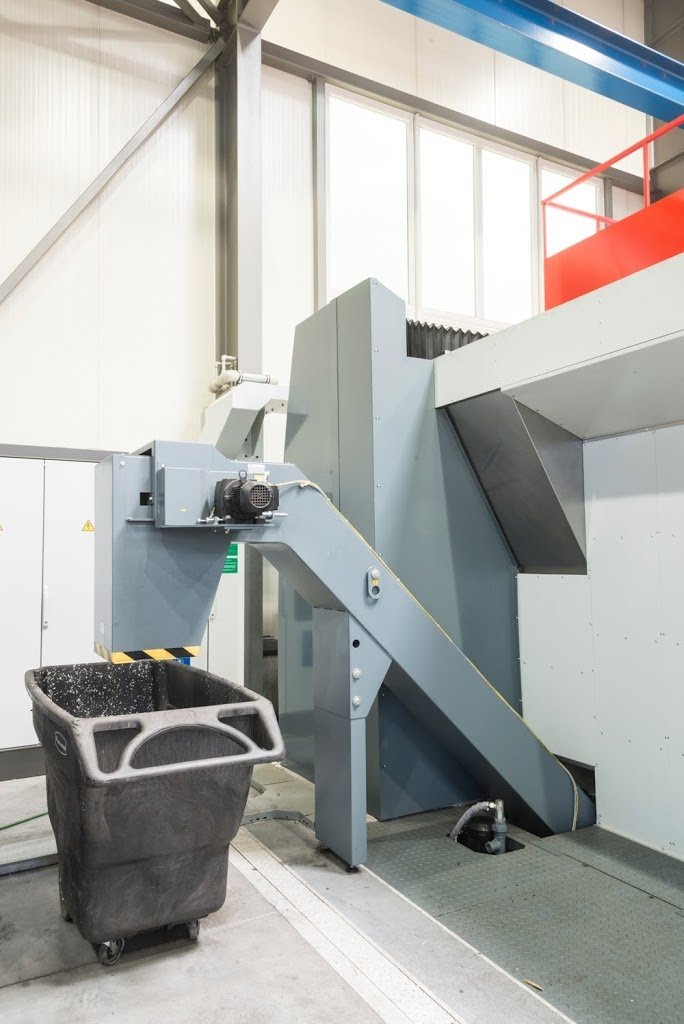

VM 4525
- 5-osiowa sztywna maszyna zaprojektowana specjalnie do obróbki tłoczników, form i matryc
- Unikalna zamknięta konstrukcja belki,suportu krzyżowego – suwak przesuwa się na 4 sprężonych, linearnych prowadniach
- Stabilne wyniki obróbki osiągnięte dzięki stabilnego prowadzenia termosymetrycznego
- Wykonanie maszyny jako górne gantry, wysoka dynamika i dokładność
- Wysoka wydajność – maszyna przeznaczona jest do obróbki zgrubnej i wykończeniowej w jednym mocowaniu
- Pewne zamocowanie detalu pozwala na osiągnięcie wysokiej jakości i dokładności powierzchni
- 5-osiowa obróbka w jednym zamocowaniu 5-osiowa obróbka w jednym zamocowaniu
- Obróbka zgrubna i wykończeniowa wymiennymi głowicami
- Bardzo kompaktowe maszyny, duże miejsce pracy w stosunku do małych wymagań przestrzennych (gabarytowych)
- Modyfikowana odległość między czołem wrzeciona i stołu do mocowania
- Ergonomia obsługi maszyn ze względu na dobry dostęp do pracy
- Przekonowujący stosunek ceny / wydajności
Pliki do pobrania
Dane techniczne
| Ruch roboczy | |
|---|---|
| Oś X [mm] | 4.500 |
| Oś Y [mm] | 2.500 |
| Oś Z [mm] | 1.500 (1.800) |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | S1M |
| Moc stała (S1/100%) [kW] | 52 |
| Moc (S6/40%) [kW] | 70 |
| Stały moment obrotowy (S1/100%) [Nm] | 1.000 |
| Moment obrotowy (S6/40%) [Nm] | 1.337 |
| Zakres obrotów [1/min] | 2.500 |
| Stożek mocujący | HSK - A100 |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | S2M |
| Moc stała (S1/100%) [kW] | 25 |
| Moc (S6/40%) [kW] | 33 |
| Stały moment obrotowy (S1/100%) [Nm] | 200 |
| Moment obrotowy (S6/40%) [Nm] | 264 |
| Zakres obrotów [1/min] | 12.000 |
| Stożek mocujący | HSK - A100 |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | S3M |
| Moc stała (S1/100%) [kW] | 32 |
| Moc (S6/40%) [kW] | 40 |
| Stały moment obrotowy (S1/100%) [Nm] | 306 |
| Moment obrotowy (S6/40%) [Nm] | 390 |
| Zakres obrotów [1/min] | 14.000 |
| Stożek mocujący | HSK - A100 |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | S4M |
| Moc stała (S1/100%) [kW] | 40 |
| Stały moment obrotowy (S1/100%) [Nm] | 1.000 |
| Zakres obrotów [1/min] | 6.000 |
| Stożek mocujący | HSK-A100 (SK 50) |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | F4M/F5M |
| Moc stała (S1/100%) [kW] | 40 |
| Moc (S6/40%) [kW] | 52 |
| Stały moment obrotowy (S1/100%) [Nm] | 350 |
| Moment obrotowy (S6/40%) [Nm] | 468 |
| Zakres obrotów [1/min] | 10.000 |
| Stożek mocujący | HSK - A100 |
| Pochylenie wrzeciona [°] | -50/+95 |
| Obrot głowice [°] | -240/+240 |
| Wzmocnienie (osi pochyłej) [Nm] | 17.200 |
| Wzmocnienie (osi obrotowej) [Nm] | 15.000 |
| Skok pozycjonowania [°] | symultaniczna/0,001 |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | U2M |
| Moc stała (S1/100%) [kW] | 40 |
| Stały moment obrotowy (S1/100%) [Nm] | 1.000 |
| Zakres obrotów [1/min] | 5.000 |
| Stożek mocujący | HSK-A100 (SK 50) |
| Pochylenie wrzeciona [°] | -185/+185 |
| Obrot głowice [°] | -240/+240 |
| Wzmocnienie (osi pochyłej) [Nm] | 3.000 |
| Wzmocnienie (osi obrotowej) [Nm] | 15.000 |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | H3M |
| Moc stała (S1/100%) [kW] | 41 |
| Stały moment obrotowy (S1/100%) [Nm] | 1.000 |
| Zakres obrotów [1/min] | 6.000 |
| Stożek mocujący | HSK-A100 (SK 50) |
| Pochylenie wrzeciona [°] | -105/+105 |
| Obrot głowice [°] | -240/+240 |
| Wzmocnienie (osi pochyłej) [Nm] | 6.000 |
| Wzmocnienie (osi obrotowej) [Nm] | 15.000 |
| Skok pozycjonowania [°] | symultaniczna |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | T30M |
| Moc stała (S1/100%) [kW] | 40 |
| Moc (S6/40%) [kW] | 50 |
| Stały moment obrotowy (S1/100%) [Nm] | 248 |
| Moment obrotowy (S6/40%) [Nm] | 314 |
| Zakres obrotów [1/min] | 14.000 |
| Stożek mocujący | HSK - A100 |
| Pochylenie wrzeciona [°] | -110/+110 |
| Obrot głowice [°] | -240/+240 |
| Wzmocnienie (osi pochyłej) [Nm] | 8.000 |
| Wzmocnienie (osi obrotowej) [Nm] | 15.000 |
| Skok pozycjonowania [°] | symultaniczna |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | T30M CSC |
| Moc stała (S1/100%) [kW] | 50 |
| Moc (S6/40%) [kW] | 62 |
| Stały moment obrotowy (S1/100%) [Nm] | 251 |
| Moment obrotowy (S6/40%) [Nm] | 313 |
| Zakres obrotów [1/min] | 20.000 |
| Stożek mocujący | HSK - A100 |
| Pochylenie wrzeciona [°] | -110/+110 |
| Obrot głowice [°] | -240/+240 |
| Wzmocnienie (osi pochyłej) [Nm] | 8.000 |
| Wzmocnienie (osi obrotowej) [Nm] | 15.000 |
| Skok pozycjonowania [°] | symultaniczna |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | T21M |
| Moc stała (S1/100%) [kW] | 42 |
| Moc (S6/40%) [kW] | 50 |
| Stały moment obrotowy (S1/100%) [Nm] | 67 |
| Moment obrotowy (S6/40%) [Nm] | 84 |
| Zakres obrotów [1/min] | 24.000 |
| Stożek mocujący | HSK - A63 |
| Pochylenie wrzeciona [°] | -100/+100 |
| Obrot głowice [°] | -240/+240 |
| Wzmocnienie (osi pochyłej) [Nm] | 4.000 |
| Wzmocnienie (osi obrotowej) [Nm] | 15.000 |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | T21M CSC |
| Moc stała (S1/100%) [kW] | 29 |
| Moc (S6/40%) [kW] | 38 |
| Stały moment obrotowy (S1/100%) [Nm] | 69 |
| Moment obrotowy (S6/40%) [Nm] | 91 |
| Zakres obrotów [1/min] | 24.000 |
| Stożek mocujący | HSK-A63 |
| Pochylenie wrzeciona [°] | -100/+100 |
| Obrot głowice [°] | -240/+240 |
| Wzmocnienie (osi pochyłej) [Nm] | 4.000 |
| Wzmocnienie (osi obrotowej) [Nm] | 15.000 |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | T15M |
| Moc stała (S1/100%) [kW] | 42/50 |
| Moc (S6/40%) [kW] | 50/65 |
| Stały moment obrotowy (S1/100%) [Nm] | 67/96 |
| Moment obrotowy (S6/40%) [Nm] | 84/124 |
| Zakres obrotów [1/min] | 24.000/15.000 |
| Stożek mocujący | HSK-A63/HSK-A100 |
| Pochylenie wrzeciona [°] | -115/+115 |
| Obrot głowice [°] | -240/+240 |
| Wzmocnienie (osi pochyłej) [Nm] | 5.400 |
| Wzmocnienie (osi obrotowej) [Nm] | 15.000 |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | A2.1M |
| Moc stała (S1/100%) [kW] | 15,5 |
| Stały moment obrotowy (S1/100%) [Nm] | 155 |
| Zakres obrotów [1/min] | 3.000 |
| Stożek mocujący | HSK-A100 |
| Inne | |
|---|---|
| Powierzchnia mocowania [mm] | 5.000 x 2.800 |
| Masa przedmiotu obrabianego [kg/m2] | 7.000 |
| Prędkość przesuwu [mm/min] | 40.000 |
| Przyspieszenie [m/s2] | 3 |
| Masa maszyny [kg] | 103.900 |
