VR 3022

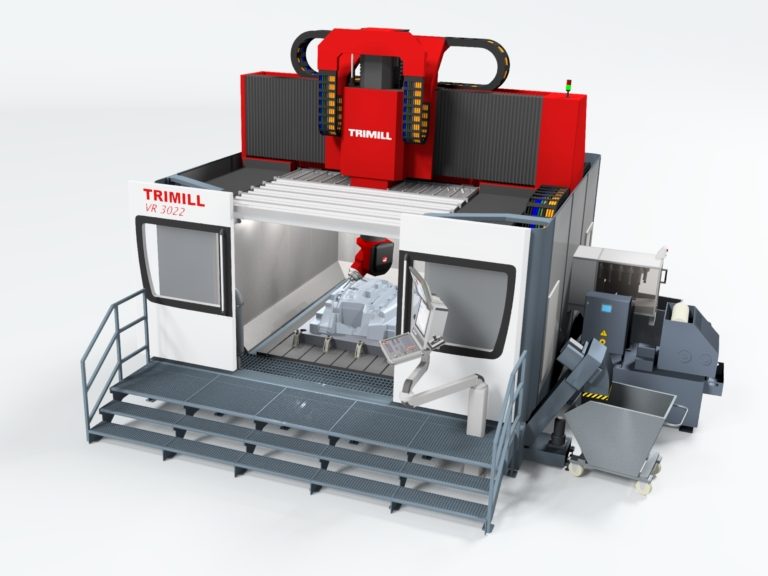

Seria 5-osiowych maszyn bramowych TRIMILL VR została opracowana specjalnie do obróbki wysokoprędkościowej półwykańczającej oraz wykańczającej. Kluczowymi parametrami technicznymi są przede wszystkim wysoka prędkość posuwu (60 000 mm/min) i przyspieszenie (5 m/s2), które są osiągane dzięki zastosowaniu silników liniowych i pod względem masy zoptymalizowanej belce.
- sztywne 5 osiowe centrum obróbcze z 2 osiową głowicą widełkowa zaprojektowane specjalnie do precyzyjnej obróbki jednostkowej
- maszyna obejmuje żeliwną podstawę o kształcie „U“ pozwalająca mocowanie bezpośrednio na płaską powierzchnia hali
- schody z metalową platformą dla operatora umieszczone są przed maszyną
- silniki momentowe w wszystkich osiach do wysokiej dynamiki obróbki
- chłodzenie wszystkich głównych części w konfiguracji podstawowej
- prędkość posuwu do 60.000 mm/min oraz przyspieszenie do 5 m/s2
- wykonanie maszyny jak górne gantry do wysokiej dokładności
- 4 prowadnice liniowe w osi X, 2 w osiax Y i Z
- wysoko zoptymalizowana spawana konstrukcja belki i suportu krzyowego
- nieruchomy przedmiot obrabiany do wykonania najwyższej jakości powierzchni
- bardzo kompaktowa maszyna, duża przestrzeń robocza przy minimalnej powierzchni zabudowanej
- wysoka produktywność obróbki
- maszynę można opcjonalnie wyposażyć w niezależny zdejmowany stół obrotowy
Pliki do pobrania
Dane techniczne
| Ruch roboczy | |
|---|---|
| Oś X [mm] | 3.000 |
| Oś Y [mm] | 2.200 |
| Oś Z [mm] | 1.200 |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | T15C |
| Moc stała (S1/100%) [kW] | 42 / 50 |
| Moc (S6/40%) [kW] | 50 / 65 |
| Stały moment obrotowy (S1/100%) [Nm] | 67 / 96 |
| Moment obrotowy (S6/40%) [Nm] | 84 / 124 |
| Zakres obrotów [1/min] | 24.000 / 15.000 |
| Stożek mocujący | HSK-A63 / HSK-A100 |
| Pochylenie wrzeciona [°] | +/-115 |
| Obrot głowice [°] | +/-360 |
| Wzmocnienie (osi pochyłej) [Nm] | 5.400 |
| Wzmocnienie (osi obrotowej) [Nm] | 6.120 |
| Skok pozycjonowania [°] | kontinuální |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | L1C |
| Moc stała (S1/100%) [kW] | 42 |
| Moc (S6/40%) [kW] | 55 |
| Stały moment obrotowy (S1/100%) [Nm] | 67 |
| Moment obrotowy (S6/40%) [Nm] | 87 |
| Zakres obrotów [1/min] | 24.000 |
| Stożek mocujący | HSK- A63 |
| Pochylenie wrzeciona [°] | +/-100 |
| Obrot głowice [°] | +/-270 |
| Wzmocnienie (osi pochyłej) [Nm] | 2.000 |
| Wzmocnienie (osi obrotowej) [Nm] | 4.000 |
| Skok pozycjonowania [°] | continuous |
| Inne | |
|---|---|
| Powierzchnia mocowania [mm] | 3.250 x 3.250 |
| Masa przedmiotu obrabianego [kg/m2] | 7.000 |
| Prędkość przesuwu [mm/min] | 60.000 |
| Przyspieszenie [m/s2] | 6 |
| Masa maszyny [kg] | 70.000 |
