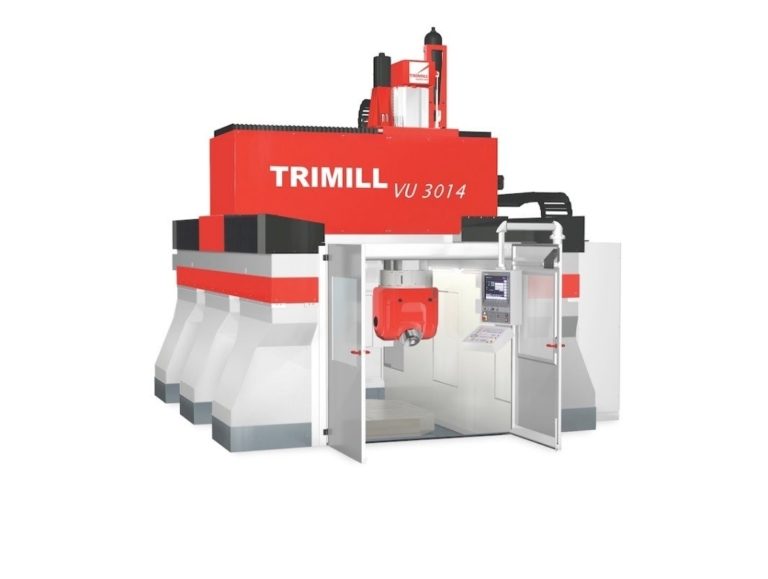

VU 3014
- z dostawą w ciągu 2-3 miesiąca, loco fabryka
- 5-osiowa sztywna maszyna zaprojektowana specjalnie do obróbki tłoczników, form i matryc
- Unikalna zamknięta konstrukcja belki,suportu krzyżowego - suwak przesuwa się na 4 sprężonych, linearnych prowadniach
- Stabilne wyniki obróbki osiągnięte dzięki stabilnego prowadzenia termosymetrycznego
- Wykonanie maszyny jako górne gantry, wysoka dynamika i dokładność
- Wysoka wydajność - maszyna przeznaczona jest do obróbki zgrubnej i wykończeniowej w jednym mocowaniu
- Pewne zamocowanie detalu pozwala na osiągnięcie wysokiej jakości i dokładności powierzchni
- 5-osiowa obróbka w jednym zamocowaniu - głowica uchylna i stół obrotowy
- Bardzo kompaktowe maszyny, duże miejsce pracy w stosunku do małych wymagań przestrzennych (gabarytowych)
- Do specyficznych wymagań klienta istnieje możliwość zmiany wysokości stołu
- Ergonomia obsługi maszyn ze względu na dobry dostęp do pracy
- Przekonowujący stosunek ceny / wydajności
Pliki do pobrania
Dane techniczne
| Ruch roboczy | |
|---|---|
| Oś X [mm] | 3.000 |
| Oś Y [mm] | 1.400 |
| Oś Z [mm] | 1.000 |
| Stół obrotowy [°] | n x 360 |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | T30C |
| Moc stała (S1/100%) [kW] | 40 |
| Moc (S6/40%) [kW] | 50 |
| Stały moment obrotowy (S1/100%) [Nm] | 248 |
| Moment obrotowy (S6/40%) [Nm] | 314 |
| Zakres obrotów [1/min] | 12.000 |
| Stożek mocujący | HSK - A100 |
| Pochylenie wrzeciona [°] | -100/+100 |
| Obrot głowice [°] | -240/+240 |
| Wzmocnienie (osi pochyłej) [Nm] | 8.000 |
| Wzmocnienie (osi obrotowej) [Nm] | 8.000 |
| Skok pozycjonowania [°] | continuous |
| Inne | |
|---|---|
| Powierzchnia mocowania [mm] | 1.800 x 1.800 |
| Masa przedmiotu obrabianego [kg] | 26.000 |
| Prędkość przesuwu [mm/min] | 40.000 |
| Przyspieszenie [m/s2] | 4 |
| Masa maszyny [kg] | 72.700 |
