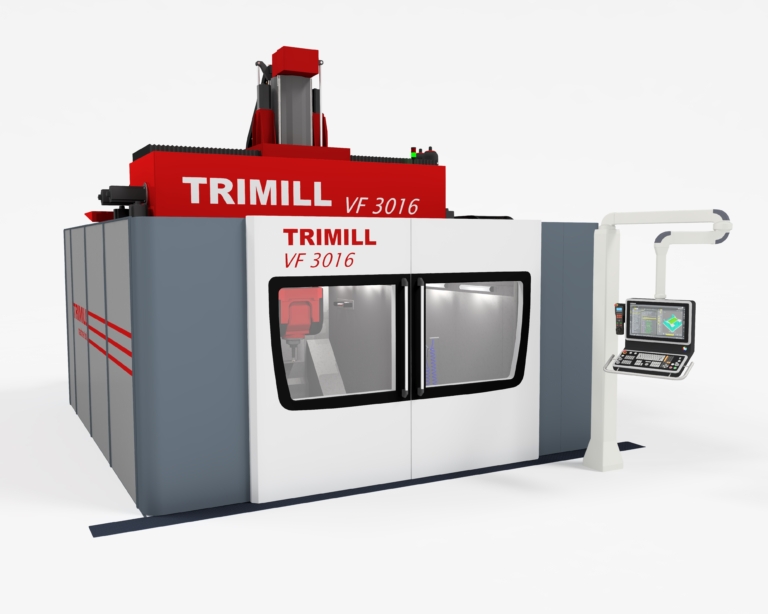

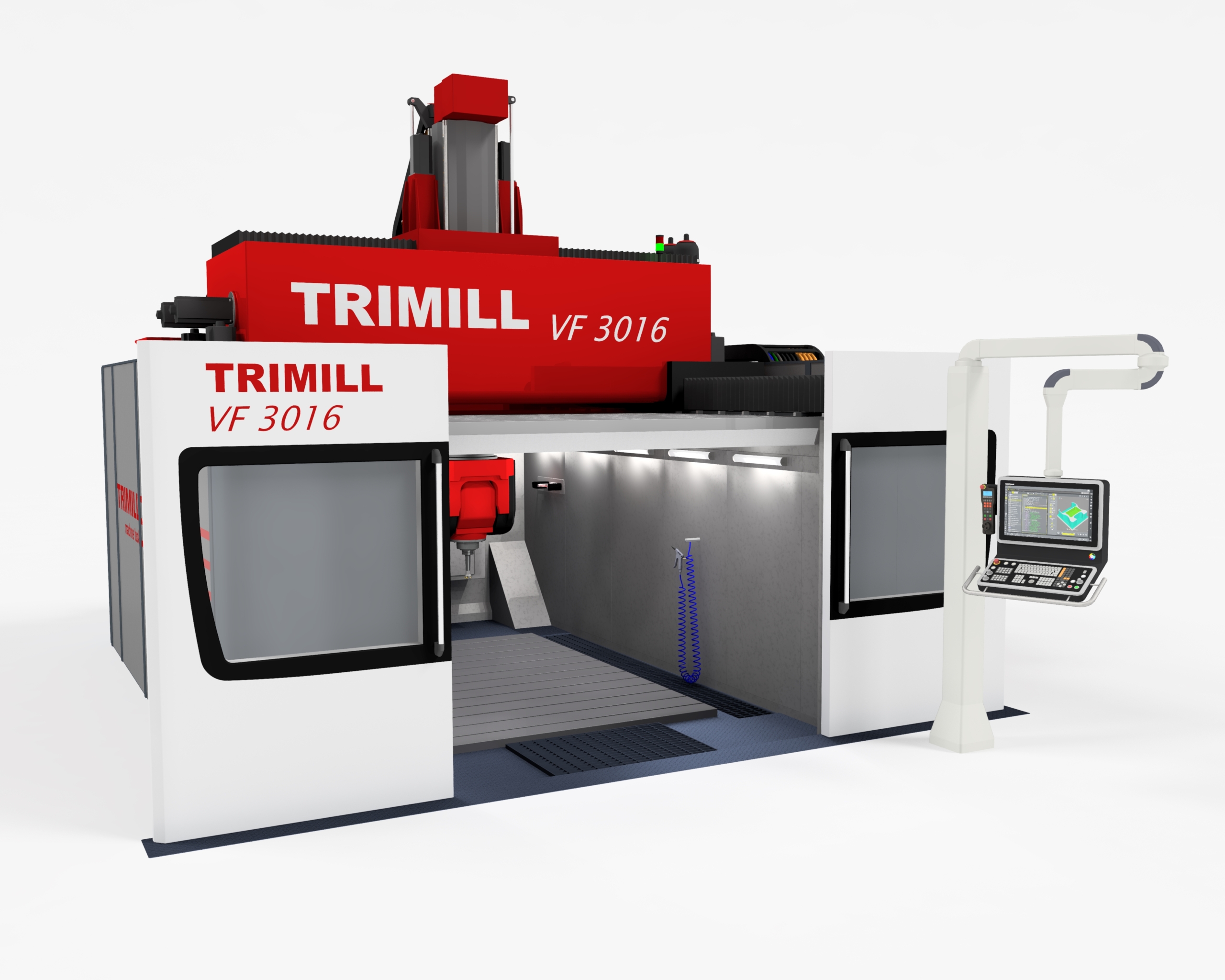

VF 3016

5-osiowa sztywna maszyna zaprojektowana specjalnie do obróbki tłoczników, form i matryc
Unikalna zamknięta konstrukcja belki,suportu krzyżowego – suwak przesuwa się na 4 sprężonych, linearnych prowadniach
Stabilne wyniki obróbki osiągnięte dzięki stabilnego prowadzenia termosymetrycznego
Wykonanie maszyny jako górne gantry, wysoka dynamika i dokładność
Wysoka wydajność – maszyna przeznaczona jest do obróbki zgrubnej i wykończeniowej w jednym mocowaniu
Pewne zamocowanie detalu pozwala na osiągnięcie wysokiej jakości i dokładności powierzchni
Symultaniczna 5-osiowa obróbka z głowicą 2 osiową widełkową
Bardzo kompaktowe maszyny, duże miejsce pracy w stosunku do małych wymagań przestrzennych (gabarytowych)
Modyfikowana odległość między czołem wrzeciona i stołu do mocowania
Ergonomia obsługi maszyn ze względu na dobry dostęp do pracy
Przekonowujący stosunek ceny / wydajności

Pliki do pobrania

Wrzeciono/głowica do wybóru
Typ	T30C
Moc stała (S1/100%) [kW]	40
Moc (S6/40%) [kW]	50
Stały moment obrotowy (S1/100%) [Nm]	248
Moment obrotowy (S6/40%) [Nm]	314
Zakres obrotów [1/min]	14.000
Stożek mocujący	HSK - A100
Pochylenie wrzeciona [°]	-110/+110
Obrot głowice [°]	-360/+360
Wzmocnienie (osi pochyłej) [Nm]	8.000
Wzmocnienie (osi obrotowej) [Nm]	8.000
Skok pozycjonowania [°]	continuous

Wrzeciono/głowica do wybóru
Typ	T30C CSC
Moc stała (S1/100%) [kW]	50
Moc (S6/40%) [kW]	62
Stały moment obrotowy (S1/100%) [Nm]	251
Moment obrotowy (S6/40%) [Nm]	313
Zakres obrotów [1/min]	20.000
Stożek mocujący	HSK - A100
Pochylenie wrzeciona [°]	-110/+110
Obrot głowice [°]	-360/+360
Wzmocnienie (osi pochyłej) [Nm]	8.000
Wzmocnienie (osi obrotowej) [Nm]	8.000
Skok pozycjonowania [°]	continuous

Wrzeciono/głowica do wybóru
Typ	T21C
Moc stała (S1/100%) [kW]	42
Moc (S6/40%) [kW]	50
Stały moment obrotowy (S1/100%) [Nm]	67
Moment obrotowy (S6/40%) [Nm]	84
Zakres obrotów [1/min]	24.000
Stożek mocujący	HSK - A63
Pochylenie wrzeciona [°]	-100/+100
Obrot głowice [°]	-360/+360
Wzmocnienie (osi pochyłej) [Nm]	4.000
Wzmocnienie (osi obrotowej) [Nm]	4.000
Skok pozycjonowania [°]	continuous

Wrzeciono/głowica do wybóru
Typ	T21C CSC
Moc stała (S1/100%) [kW]	29
Moc (S6/40%) [kW]	38
Stały moment obrotowy (S1/100%) [Nm]	69
Moment obrotowy (S6/40%) [Nm]	91
Zakres obrotów [1/min]	24.000
Stożek mocujący	HSK - A63
Pochylenie wrzeciona [°]	-100/+100
Obrot głowice [°]	-360/+360
Wzmocnienie (osi pochyłej) [Nm]	4.000
Wzmocnienie (osi obrotowej) [Nm]	4.000
Skok pozycjonowania [°]	continuous

Wrzeciono/głowica do wybóru
Typ	U2C
Moc stała (S1/100%) [kW]	33
Moc (S6/40%) [kW]	40
Stały moment obrotowy (S1/100%) [Nm]	1.000
Zakres obrotów [1/min]	5.000
Stożek mocujący	HSK-A100 (SK 50)
Pochylenie wrzeciona [°]	-185/+185
Obrot głowice [°]	-185/+185
Wzmocnienie (osi pochyłej) [Nm]	3.000
Wzmocnienie (osi obrotowej) [Nm]	6.500

Wrzeciono/głowica do wybóru
Typ	T15C
Moc stała (S1/100%) [kW]	42/50
Moc (S6/40%) [kW]	50/65
Stały moment obrotowy (S1/100%) [Nm]	67/96
Moment obrotowy (S6/40%) [Nm]	84/124
Zakres obrotów [1/min]	24.000/15.000
Stożek mocujący	HSK-A63/HSK-A100
Pochylenie wrzeciona [°]	-115/+115
Obrot głowice [°]	-360/+360
Wzmocnienie (osi pochyłej) [Nm]	5.400
Wzmocnienie (osi obrotowej) [Nm]	6.120

Wrzeciono/głowica do wybóru
Typ	U3C
Moc stała (S1/100%) [kW]	42/63
Moc (S6/40%) [kW]	50/76
Stały moment obrotowy (S1/100%) [Nm]	67/200
Moment obrotowy (S6/40%) [Nm]	84/242
Zakres obrotów [1/min]	24.000/13.000
Stożek mocujący	HSK-A63/HSK-A100
Pochylenie wrzeciona [°]	-180/+180
Obrot głowice [°]	-360/+360
Wzmocnienie (osi pochyłej) [Nm]	5.400
Wzmocnienie (osi obrotowej) [Nm]	5.400

Inne
Powierzchnia mocowania [mm]	3.500 x 1.750
Masa przedmiotu obrabianego [kg/m2]	7.000
Prędkość przesuwu [mm/min]	40.000
Przyspieszenie [m/s2]	4
Masa maszyny [kg]	66.300
