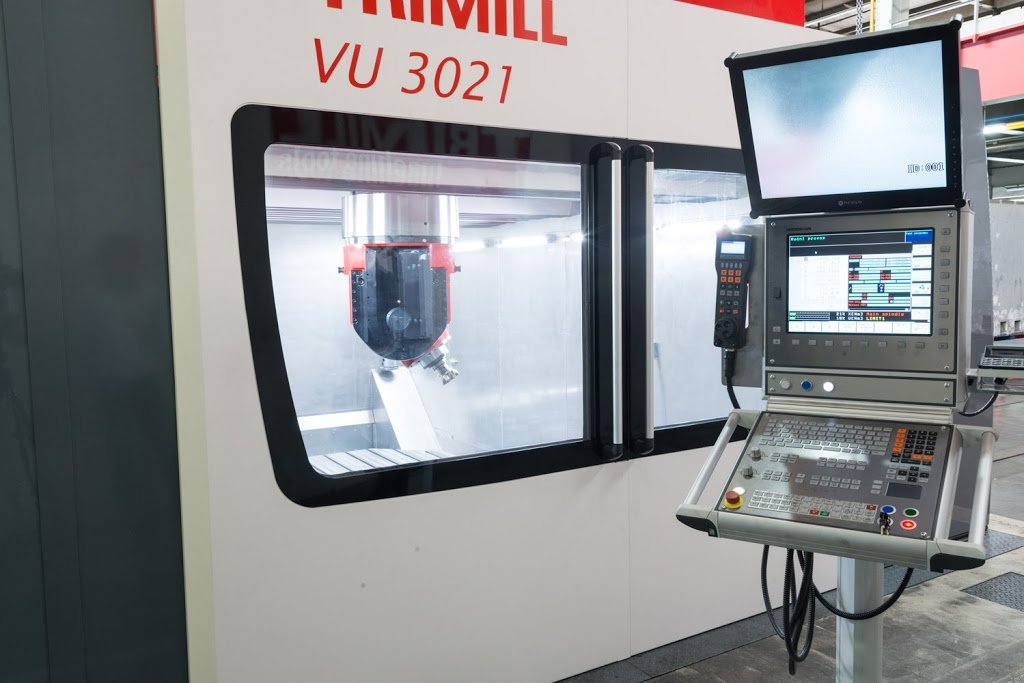

VU 3021
- 5-osiowa sztywna maszyna zaprojektowana specjalnie do obróbki tłoczników, form i matryc
- Unikalna zamknięta konstrukcja belki,suportu krzyżowego – suwak przesuwa się na 4 sprężonych, linearnych prowadniach
- Stabilne wyniki obróbki osiągnięte dzięki stabilnego prowadzenia termosymetrycznego
- Wykonanie maszyny jako górne gantry, wysoka dynamika i dokładność
- Wysoka wydajność – maszyna przeznaczona jest do obróbki zgrubnej i wykończeniowej w jednym mocowaniu
- Pewne zamocowanie detalu pozwala na osiągnięcie wysokiej jakości i dokładności powierzchni
- 5-osiowa obróbka w jednym zamocowaniu – głowica uchylna i stół obrotowy
- Bardzo kompaktowe maszyny, duże miejsce pracy w stosunku do małych wymagań przestrzennych (gabarytowych)
- Do specyficznych wymagań klienta istnieje możliwość zmiany wysokości stołu
- Ergonomia obsługi maszyn ze względu na dobry dostęp do pracy
- Przekonowujący stosunek ceny / wydajności
Pliki do pobrania
Dane techniczne
| Ruch roboczy | |
|---|---|
| Oś X [mm] | 3.000 |
| Oś Y [mm] | 2.100 |
| Oś Z [mm] | 1.200 |
| Stół obrotowy [°] | n x 360 |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | F2U |
| Moc stała (S1/100%) [kW] | 25 |
| Moc (S6/40%) [kW] | 32 |
| Stały moment obrotowy (S1/100%) [Nm] | 194 |
| Moment obrotowy (S6/40%) [Nm] | 239 |
| Zakres obrotów [1/min] | 10.000 |
| Stożek mocujący | HSK - A100 |
| Pochylenie wrzeciona [°] | -2/+92 |
| Wzmocnienie (osi pochyłej) [Nm] | 17.200 |
| Skok pozycjonowania [°] | 0,001 |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | T30U |
| Moc stała (S1/100%) [kW] | 40 |
| Moc (S6/40%) [kW] | 50 |
| Stały moment obrotowy (S1/100%) [Nm] | 248 |
| Moment obrotowy (S6/40%) [Nm] | 314 |
| Zakres obrotów [1/min] | 14.000 |
| Stożek mocujący | HSK - A100 |
| Pochylenie wrzeciona [°] | -110/+110 |
| Wzmocnienie (osi pochyłej) [Nm] | 8.000 |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | T30U CSC |
| Moc stała (S1/100%) [kW] | 50 |
| Moc (S6/40%) [kW] | 62 |
| Stały moment obrotowy (S1/100%) [Nm] | 251 |
| Moment obrotowy (S6/40%) [Nm] | 313 |
| Zakres obrotów [1/min] | 20.000 |
| Stożek mocujący | HSK - A100 |
| Pochylenie wrzeciona [°] | -110/+110 |
| Wzmocnienie (osi pochyłej) [Nm] | 8.000 |
| Skok pozycjonowania [°] | symultaniczna |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | T30C |
| Moc stała (S1/100%) [kW] | 40 |
| Moc (S6/40%) [kW] | 50 |
| Stały moment obrotowy (S1/100%) [Nm] | 248 |
| Moment obrotowy (S6/40%) [Nm] | 314 |
| Zakres obrotów [1/min] | 14.000 |
| Stożek mocujący | HSK - A100 |
| Pochylenie wrzeciona [°] | -110/+110 |
| Obrot głowice [°] | -360/+360 |
| Wzmocnienie (osi pochyłej) [Nm] | 8.000 |
| Wzmocnienie (osi obrotowej) [Nm] | 8.000 |
| Skok pozycjonowania [°] | symultaniczna |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | T30C CSC |
| Moc stała (S1/100%) [kW] | 50 |
| Moc (S6/40%) [kW] | 62 |
| Stały moment obrotowy (S1/100%) [Nm] | 251 |
| Moment obrotowy (S6/40%) [Nm] | 313 |
| Zakres obrotów [1/min] | 20.000 |
| Stożek mocujący | HSK - A100 |
| Pochylenie wrzeciona [°] | -110/+110 |
| Obrot głowice [°] | -360/+360 |
| Wzmocnienie (osi pochyłej) [Nm] | 8.000 |
| Wzmocnienie (osi obrotowej) [Nm] | 8.000 |
| Skok pozycjonowania [°] | symultaniczna |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | T21C |
| Moc stała (S1/100%) [kW] | 42 |
| Moc (S6/40%) [kW] | 50 |
| Stały moment obrotowy (S1/100%) [Nm] | 67 |
| Moment obrotowy (S6/40%) [Nm] | 84 |
| Zakres obrotów [1/min] | 24.000 |
| Stożek mocujący | HSK - A63 |
| Pochylenie wrzeciona [°] | -100/+100 |
| Obrot głowice [°] | -360/+360 |
| Wzmocnienie (osi pochyłej) [Nm] | 4.000 |
| Wzmocnienie (osi obrotowej) [Nm] | 4.000 |
| Skok pozycjonowania [°] | symultaniczna |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | T21C CSC |
| Moc stała (S1/100%) [kW] | 29 |
| Moc (S6/40%) [kW] | 38 |
| Stały moment obrotowy (S1/100%) [Nm] | 69 |
| Moment obrotowy (S6/40%) [Nm] | 91 |
| Zakres obrotów [1/min] | 24.000 |
| Stożek mocujący | HSK A-63 |
| Pochylenie wrzeciona [°] | -100/+100 |
| Obrot głowice [°] | -360/+360 |
| Wzmocnienie (osi pochyłej) [Nm] | 4.000 |
| Wzmocnienie (osi obrotowej) [Nm] | 4.000 |
| Skok pozycjonowania [°] | symultaniczna |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | U2C |
| Moc stała (S1/100%) [kW] | 33 |
| Moc (S6/40%) [kW] | 40 |
| Stały moment obrotowy (S1/100%) [Nm] | 1000 |
| Zakres obrotów [1/min] | 5.000 |
| Stożek mocujący | SK 50 / HSK - A100 |
| Pochylenie wrzeciona [°] | -185/+185 |
| Obrot głowice [°] | -185/+185 |
| Wzmocnienie (osi pochyłej) [Nm] | 3.000 |
| Wzmocnienie (osi obrotowej) [Nm] | 6.500 |
| Skok pozycjonowania [°] | symultaniczna |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | T15C |
| Moc stała (S1/100%) [kW] | 42/50 |
| Moc (S6/40%) [kW] | 50/65 |
| Stały moment obrotowy (S1/100%) [Nm] | 67/96 |
| Moment obrotowy (S6/40%) [Nm] | 84/124 |
| Zakres obrotów [1/min] | 24.000/15.000 |
| Stożek mocujący | HSK - A63 / HSK - A 100 |
| Pochylenie wrzeciona [°] | -115/+115 |
| Obrot głowice [°] | -360/+360 |
| Wzmocnienie (osi pochyłej) [Nm] | 5.400 |
| Wzmocnienie (osi obrotowej) [Nm] | 6.120 |
| Skok pozycjonowania [°] | symultaniczna |
| Wrzeciono/głowica do wybóru | |
|---|---|
| Typ | U3C |
| Moc stała (S1/100%) [kW] | 42/63 |
| Moc (S6/40%) [kW] | 50/76 |
| Stały moment obrotowy (S1/100%) [Nm] | 67/200 |
| Moment obrotowy (S6/40%) [Nm] | 84/242 |
| Zakres obrotów [1/min] | 24.000 / 13.000 |
| Stożek mocujący | HSK - A63 / HSK -A100 |
| Pochylenie wrzeciona [°] | -180/+180 |
| Obrot głowice [°] | -360/+360 |
| Wzmocnienie (osi pochyłej) [Nm] | 5.400 |
| Wzmocnienie (osi obrotowej) [Nm] | 5.400 |
| Inne | |
|---|---|
| Powierzchnia mocowania [mm] | 2.300 x 2.300 |
| Masa przedmiotu obrabianego [kg] | 25.000 |
| Prędkość przesuwu [mm/min] | 40.000 |
| Przyspieszenie [m/s2] | 4 |
| Masa maszyny [kg] | 75.200 |
